Производство котлов наружного размещения

Группа компаний НПК «Завод модульного энергооборудования» осуществляет производство котлов наружного размещения на газе, твердом топливе и дизеле. Мы занимаемся проектированием и строительством котлов наружного размещения уже более двадцати лет.

Выполняем производство миникотельных и термомодулей мощностью до 3 МВт, включающих в себя химводоподготовку, коллектор контуров отопления, вентиляции и ГВС, а также погодозависимое регулирование.

Мы производитель котлов наружного размещения. Решим Ваши задачи «под ключ»: от подбора решения и проектной проработки до изготовления, испытаний, комплектации и выпуска полного комплекта документов для ввода в эксплуатацию.

Термомодуль - это котел наружного размещения, помимо котлов и котельного контура включающий в себя погодозависимое регулирование, химводоподготовку, накопительную емкость, насосы подмеса котельного контура, систему полного мониторинга и диспетчеризации. Это полноценная и самодостаточная котельная, с уменьшенным пространством для обслуживания.

Производство термомодулей исключает типовые решения - расчет и проектирование ведется индивидуально, в зависимости от анализа воды, количества контуров отопления, ГВС и вентиляции.

Прочитайте нашу статью «Требования к установке котлов наружного размещения газовых и монтажу уличных газовых котлов, их проектированию и монтажу» от опытного специалиста, чтобы заранее разобраться в требованиях к установке и проектированию, и получите консультацию по Вашему объекту.

Котлы наружного размещения - наше производство

Производство с учётом норм включает следующие этапы:

• Предпроектная проработка и техническое задание.
• Конструкторская и технологическая подготовка.
• Изготовление и сборка.
• Контроль качества, испытания, приёмка.
• Подтверждение соответствия и маркировка.

Более подробно опишем этапы производства ниже.

Предпроектная проработка и ТЗ

Мы сбираем следующие исходные данные: тепловая нагрузка, режимы, температура графика, качество воды, климатология, требования к диспетчеризации. Это необходимо для учета специфики объекта и планирования дальнейших работ.  Также определяем состав КНР - котла наружного размещения. Подбираем котлы, горелки, насосы, теплообменники (при необходимости), узлы учёта, химическую водоподготовку (ХВО) или подпитку, группу безопасности.

Важно на этом этапе проверить ограничения площадки: расстояния, доступ для обслуживания, вентиляция, дымоход, подвод газа и электричества.

Конструкторская и технологическая подготовка

Этап включает в себя компоновку узлов с сервисными зонами и безопасными проходами, подбор материалов, толщин, теплоизоляции, защиты от коррозии , проработку автоматики безопасности.

Изготовление и сборка

На производстве изготавливают рамы или корпуса наружного исполнения, узлы обвязки и трубопроводы. После выполняется монтаж котла и горелочного устройства, арматуры. Инженеры КИПиА занимаются сборкой шкафов управления, трассировкой кабелей, маркировкой. По техническому заданию выполняем меры по шуму и вибрации, теплоизоляции и защите от обмерзания.

Контроль качества, испытания, приёмка

Мы проводим заводские испытания и оформление протоколов в объёме, предусмотренном техническим заданием и применимыми нормами.

Изделие проходит гидравлические испытания, проверку герметичности и функциональные испытания автоматики и защит,  входной контроль материалов и комплектующих, также проверяем сварные соединения (визуально-измерительный контроль и, при необходимости, УЗК/РК и др.).

Подтверждение соответствия и маркировка

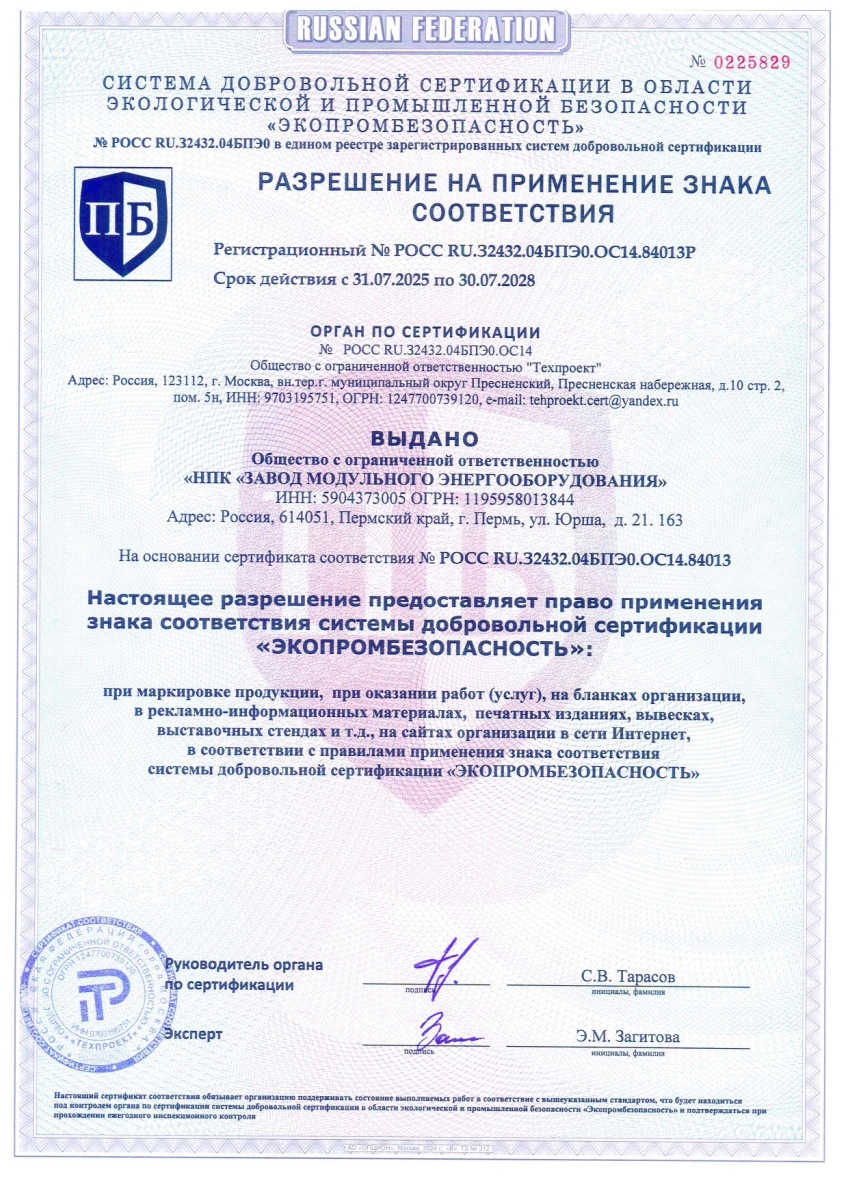

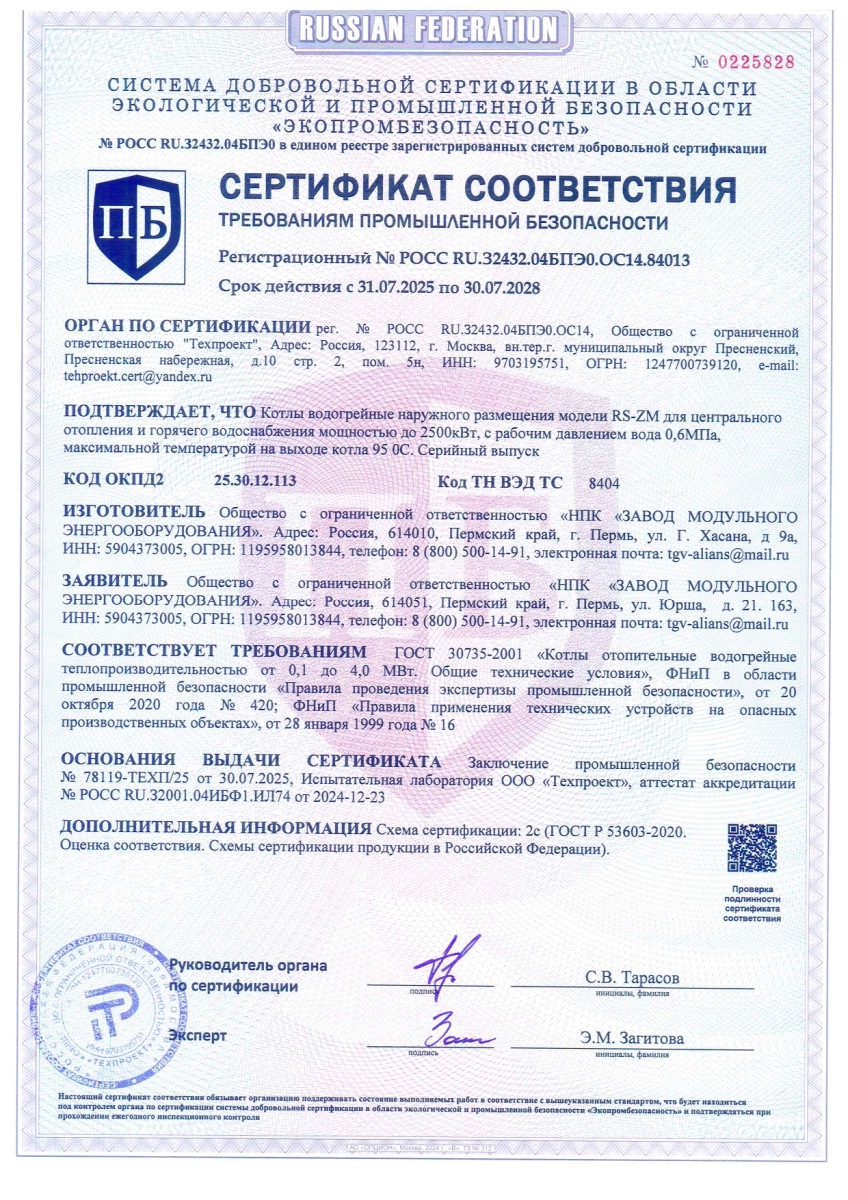

Ознакомиться с сертификатами соответствия на котлы наружного размещения можно на нашем сайте. По завершению производства котла наружного размещения Вы получаете паспорт изделия, руководство по эксплуатации, КНР со всеми необходимыми маркировками и табличками от производителя.

Нормативная и законодательная база по производству котлов наружного размещения

Технические регламенты:

• ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»
• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Постановления Правительства РФ:

• ПП РФ N 87 «О составе разделов проектной документации и требованиях к их содержанию»
• ПП РФ N 1479 «Правила противопожарного режима в Российской Федерации»

Отраслевые требования и стандартизации:

• ГОСТ Р 53321-2009 «Аппараты теплогенерирующие, работающие на различных видах топлива. требования пожарной безопасности»
• ГОСТ или СТО на котлы, горелочные устройства, арматуру, трубопроводы, сварку, НК, лакокрасочные покрытия, климатическое исполнение.
• Требования к сварочным работам и аттестации персонала/технологий (например, в части НАКС) применяются, если в изделии есть сварные соединения, подпадающие под контроль по классу ответственности.

КНР котел наружного размещения от производителя – это комплексное изделие, где пересекаются требования к газу, автоматике, электротехнике, металлоконструкциям, дымоходам. Поэтому нормативная база всегда собирается под конкретную конфигурацию.

Документы по итогу работ

Перечень документов зависит от комплектации и схемы подтверждения соответствия. В составе поставки и по результатам изготовления Вы получаете:

• паспорт на изделие и паспорта на комплектующее оборудование;
• руководство по эксплуатации, инструкция по монтажу, настройке и пуску;
• комплект электрических схем, спецификации, перечень элементов автоматики;
• протоколы заводских испытаний: гидроиспытания, проверка автоматики, герметичность;
• документы по сварке и контролю (журналы, акты, протоколы НК) при применимости;
• сертификаты соответствия ТР ТС (по составу изделия);
• комплект отгрузочной документации и ведомость ЗИП.

Если требуется, готовим пакет под ввод в эксплуатацию на стороне Заказчика, в том числе для объектов, подпадающих под надзор, в части документов производителя и заводских испытаний.

Звоните нам и получите бесплатную консультацию! Наши специалисты уточнят исходные данные, помогут составить грамотное ТЗ и предложат оптимальное решение по составу и бюджету. Ждем Вашего звонка!
